OPTIV影像測量儀如何快速“搞定”多種手機零部件測量

Optiv Advance 862 影像測量儀是ADVANCE影像儀系列的大型號,機身以固定式結構,為機身框架。機型配置豐富傳感器,是性能穩定的3D復合式測量儀,被廣泛應用于平板電腦、手機零部件、精密機械加工等行業。

接到客戶測量需求,對手機零部件多種內部零件找到解決方案。

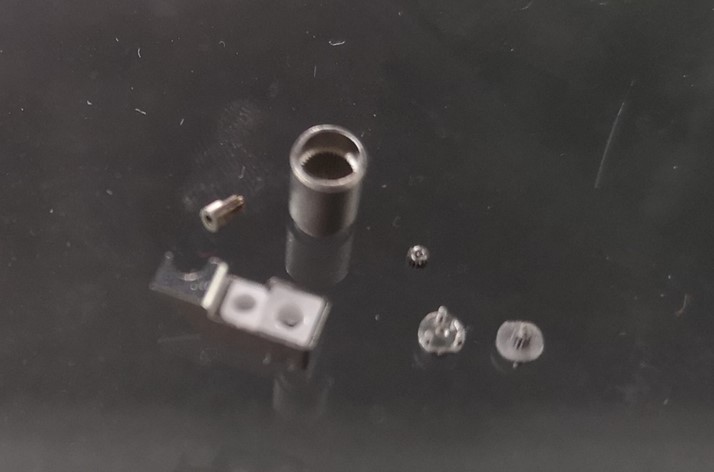

手機零部件測量的產品:行星架、行星輪、滑塊組件、輸出座、輸入齒輪、外殼,共六種產品。*的長度/直徑6mm,最小的直徑1mm。
按客戶提供的測量SOP進行全尺寸測量,主要測量:1、齒輪齒頂圓直徑、齒根圓直徑、2、同心度、3、兩圓中心距、陣列圓孔角度4、圓臺突起高度等。

測量條件及項目
1. 使用Optiv Advance 862 影像測量儀測量工件相關尺寸。
2. GRR測試,每種工件三次靜態重復性,三次動態重復性
3.無對應的治具,直徑放置在平臺上測量

根據產品的大小及邊界檢測要求,配置Optiv Advance 862 影像測量儀機型,搭載電動無級變焦鏡頭,配置工業級彩色相機。PCDMIS PRO測量軟件、白光傳感器。

部分尺寸為高度差,公差40um,目前測試動態重復性15um-20um,Optiv Advance 862 影像測量儀增加白光替代影像聚焦重復性會更好,效率更高。但對于這類比較小的零件,白光與影像的偏置值修正不準確也會對測量結果造成影響。



測量結果
通過Optiv Advance 862 影像測量儀輸出測量結果,除部分特征邊界毛刺較多,與理論形狀差異較大,邊界不清晰外,大部分二維尺寸靜態重復性、動態重復性、高度尺寸影像聚焦重復性都很高,。
